| I. Objectif de l'équipement et normes de conformité | ||
| L'équipement répond aux exigences | Conforme à la norme GB/T 30435-2013 pour les étuves électriques de séchage à air chaud, à la norme de sécurité de fabrication GB 5959.4-92 et à la norme GB/T 20033-2011 pour les étuves à circulation d'air chaud. | |
| 2. Application du produit | Convient pour réaliser des tests de résistance à la chaleur, à l'humidité, à la sécheresse, aux tests d'adaptabilité à haute et basse température, au maintien à basse température à température constante et au stockage de produits électroniques et électriques, de traitements de surface, d'instruments et de jauges, de plastiques, de métallurgie et d'applications similaires. Particulièrement adapté aux tests d'adaptation à haute et basse température de produits, notamment les fibres optiques, les cristaux, les inducteurs de précision, les composants traités en surface, les PCB et les écrans LCD ; sert également d'appareil de test de fiabilité pour l'ingénierie de contrôle qualité. Applicable également aux bureaux de contrôle de la qualité, aux instituts de recherche et aux établissements d'enseignement supérieur pour évaluer les performances et la qualité des produits. | |
| 3. Produits strictement interdits | Les éléments suivants sont strictement interdits pour les tests : substances inflammables et explosives, matériaux hautement corrosifs et éléments émettant de forts rayonnements. | |
| II. Spécifications de l'équipement | ||

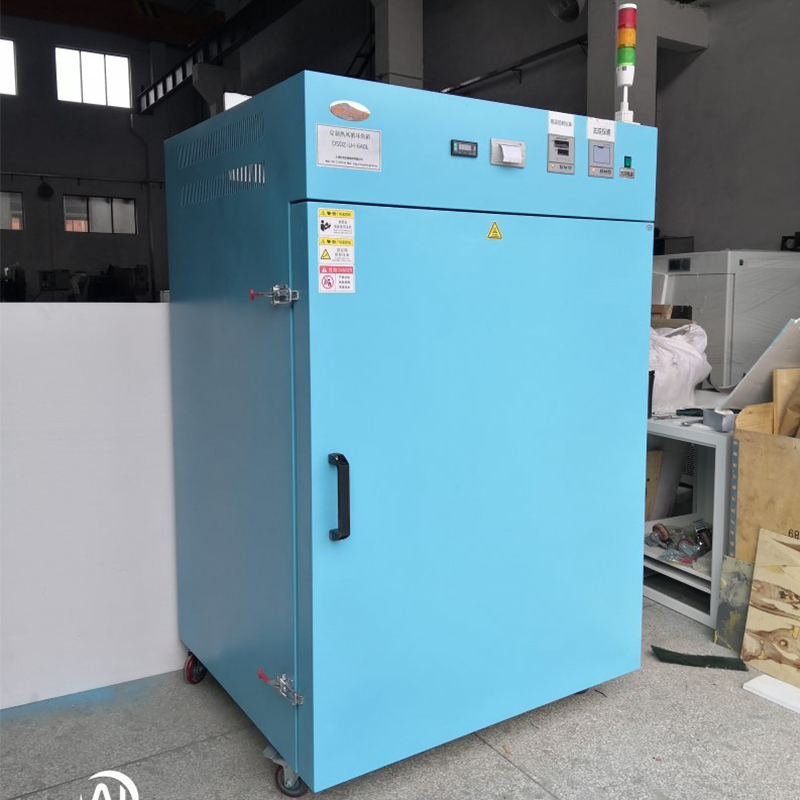

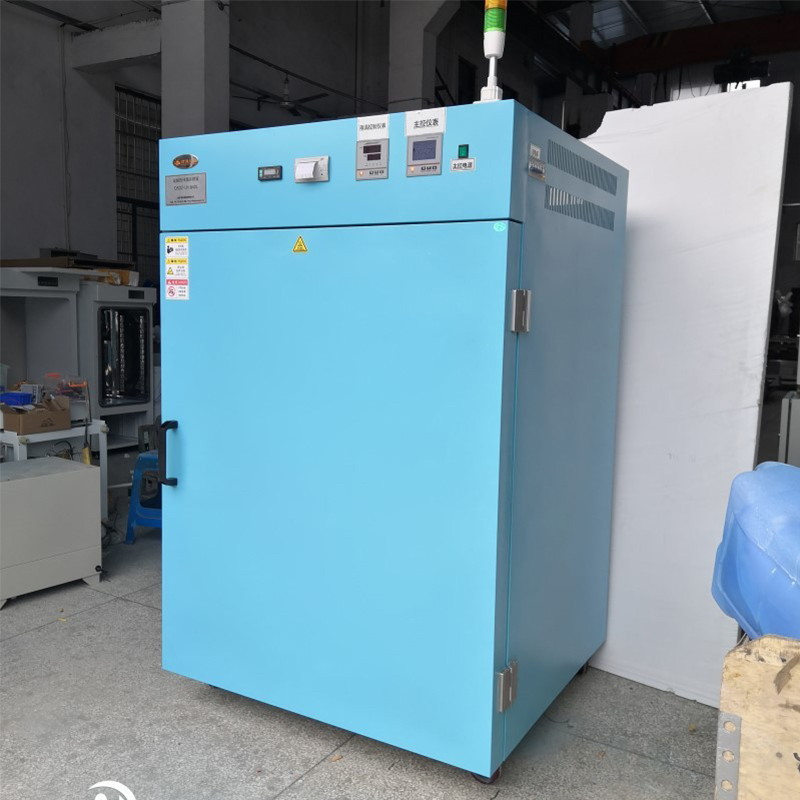

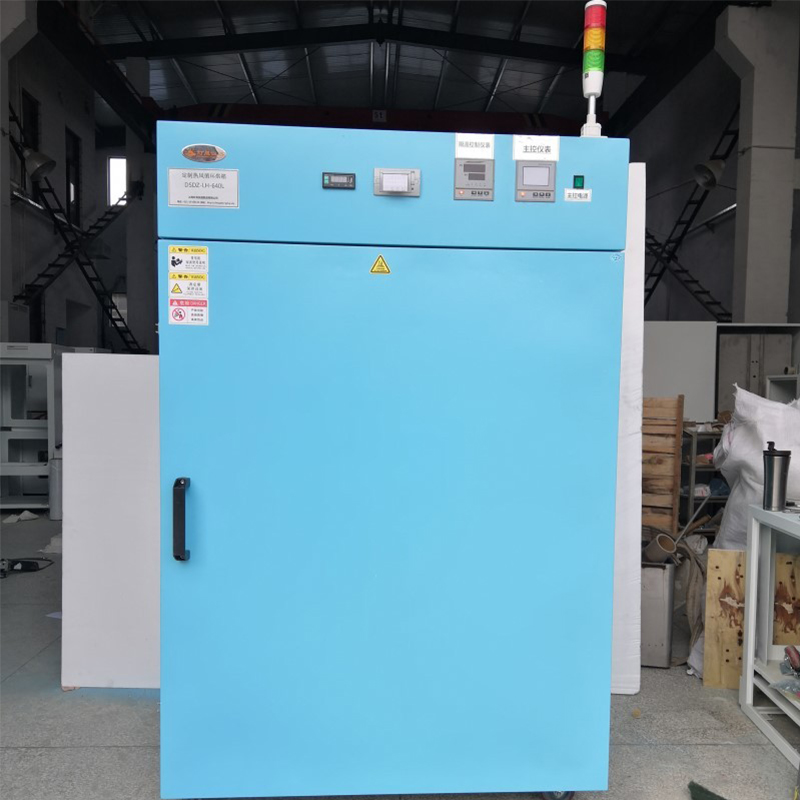

| 1. Nom de l'équipement | Four haute température personnalisé à circulation d'air chaud | |
| 1. Modèle d'équipement | DS-LH135 | |
| 2. Principales spécifications techniques | ||
| Four à circulation d'air chaud personnalisé | ||
| 2.1 Dimensions de la chambre intérieure | 800 × 800 × 1000 mm (largeur × profondeur × hauteur) | |
| 2.2 Dimensions extérieures | 1 000 × 1 050 × 1 690 mm | |
| 2.3 Plage de température | TA 50 à 600 °C | |
| 2.4 Température de fonctionnement à long terme | <550 | |
| 2.5 Fluctuations de température | ±1 °C | |
| 2.6 Uniformité de la température | ±2,5% de la lecture | |
| 2.7 Vitesse de chauffage | Température ambiante jusqu'à 550 °C <85 min | |
| 2.8 Résolution de température | 1 °C | |
| 2.9 Uniformité de la température | 200°C : ±2°C, 300°C : ±3°C, 400°C : ±5°C, 500°C : ±6°C | |
| 2.9 Puissance nominale de l'alimentation (environ) | 220 V/50 Hz | |
| 2.10 Consommation totale d'énergie | Environ 4 kW | |
| 2.11 Porte-échantillon | Trois plaques grillagées perforées à bords pliés (double lame) en acier inoxydable | |
| 3. Performance structurelle de l'équipement | ||
| 3.1 Matériaux structurels du boîtier | Structure | L'intérieur comporte un cadre en acier d'angle pour le renforcement structurel. Les couches de l’extérieur vers l’intérieur sont : coque de l’armoire – laine de roche isolante – cadre – conduit d’air – chambre intérieure – portoir d’échantillons. Le système de contrôle est logé dans un boîtier de contrôleur externe monté sur le côté droit de l'unité. Le moteur du ventilateur est installé au sommet de l'équipement, entraînant le ventilateur de circulation via une courroie trapézoïdale. |
| Matériau du boîtier extérieur | L'enveloppe extérieure utilise une tôle d'acier laminée à froid avec un revêtement en poudre électrostatique. | |
| Matériau de la doublure intérieure | Construit à partir d’une plaque d’acier inoxydable SUS321 de qualité supérieure. | |
| Serrure de porte | Dispose d'une serrure de porte à double loquet pour une utilisation facile. | |
| Couche isolante | Laine ignifuge isolante à l'oxyde d'aluminium 5052. | |
| Pieds d'appui | Pieds en nylon. | |
| Porte | Configuration à porte unique sans fenêtre de visualisation, dotée d'un mécanisme de verrouillage à pression pour un fonctionnement ergonomique. L'étanchéité du cadre de porte utilise des joints en caoutchouc de silicone spécialement formulés et résistants aux hautes et basses températures pour une meilleure intégrité de l'étanchéité. | |
| 3.2 Système de distribution et de circulation de l'air | Ventilateur | Utilisant des ventilateurs de marque résistants aux hautes températures combinés à des ventilateurs de circulation en alliage d'aluminium résistant aux hautes températures pour obtenir une circulation de diffusion par convection forcée. |
| Ventilateur drive | Transmission par courroie triangulaire. | |
| Circulation dans les conduits | La circulation des conduits utilise une admission supérieure avec une conception de retour d'air d'échappement gauche et droit. L'installation de déflecteurs dans le conduit garantit que la pression et la vitesse de l'air sont conformes aux normes de test, tout en permettant une stabilisation rapide de la température lors de l'ouverture et de la fermeture de la porte. | |
| Port d'essai | Aucun. | |
| 3.3 Système de chauffage | ① | Le système de chauffage utilise une méthode de chauffage par circulation d'air chaud, assurant une répartition uniforme de la température avec un contrôle précis et fiable de la température. |
| ② | Le contrôle de la température et la puissance de sortie sont calculés par un micro-ordinateur, qui ajuste automatiquement la puissance de chauffage en fonction des niveaux de charge interne. Cela permet d'obtenir une précision et une efficacité énergétique élevées, ce qui se traduit par une plus grande durabilité environnementale et des économies d'énergie. | |
| ③ | Composants primaires du système : tubes chauffants, relais statiques, etc. | |
| Système d'alarme à 4 pannes (en option) | ||
| Protection de la sécurité de l'équipement | Le limiteur de température indépendant coupe automatiquement le chauffage en cas de surchauffe, accompagné d'alarmes sonores et visuelles pour alerter l'opérateur, protégeant ainsi efficacement les échantillons. | |
| 5. Aperçu des composants électriques sélectionnés | ||
| Instruments | L'instrument à bloc horizontal intégré LCD affiche plusieurs ensembles de données sur un seul écran avec une transmission de signal stable et précise. L'instrument dispose d'un fonctionnement logique PID, offrant à la fois des capacités d'auto-réglage et de réglage manuel. | |
| Relais statique | Utilise des relais statiques de haute qualité | |
| Capteur de température | Utilise des capteurs PT100 | |
| 6. Documentation technique | ||
| Manuels | Manuel d'utilisation du matériel, carte de garantie, certificat de conformité, schéma électrique, | |
| 7. Accessoires optionnels | ||
| Stockage des données | Stockage USB, stockage de données sous forme de feuille de calcul | |
| Imprimante | Impression sur papier thermique, intervalle d'impression réglable | |
| Orifice de remplissage de gaz inerte | Distribution interne en forme de U, ouverture 16 mm (diamètre extérieur) | |
| Débitmètre de gaz | Canal de gaz de contrôle pour réguler le débit de gaz | |
| Voyant de fonctionnement | Indicateur tricolore (état de fonctionnement, état de défaut, état de surchauffe) | |
| III. Exigences d'installation de l'environnement de l'équipement | ||
| Exigences d'installation de l'équipement | Température et humidité ambiantes : 5°C à 30°C, humidité relative : <85% | |
| Pas de vibrations intenses à proximité | ||
| Pas de lumière directe du soleil ni d'autres sources de chaleur directes | ||
| Pas de champs électromagnétiques puissants à proximité | ||
| Pas de concentrations élevées de poussières ou de substances corrosives à proximité | ||
| La pièce doit être bien ventilée. | ||
| Pas de forts courants d'air à proximité ; lorsqu'un flux d'air forcé est requis, le flux d'air ne doit pas être dirigé sur l'unité. | ||
| L'équipement doit être placé sur une surface solide et plane et maintenu en position horizontale. | ||
| Un espace libre d'au moins 50 cm doit être maintenu entre l'arrière de l'équipement et le mur, avec un espace libre d'au moins 50 cm des deux côtés. | ||
| IV. Acceptation et garantie | ||
| Paramètres | Toutes les données ci-dessus ont été mesurées pendant un fonctionnement à vide. | |
| Acceptation | Acceptation inspection shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Garantie | Une période de garantie de 12 mois s'applique après acceptation. Au-delà de cette période, des frais raisonnables s'appliqueront pour les pièces de remplacement. | |
| V. Délai de production et méthode de transport | ||
| Délai de production | Livraison sous 45 jours ouvrés à compter de la date de crédit de l'acompte sur le compte du fournisseur. | |
| Méthode de transport | Transports routiers ; livraison dans un emballage de transport conforme aux normes QB/WD008-2001. Lieu de livraison : Point désigné par le client (hors livraison à l'étage). Déchargement des sacs à la charge de l'acheteur. | |
