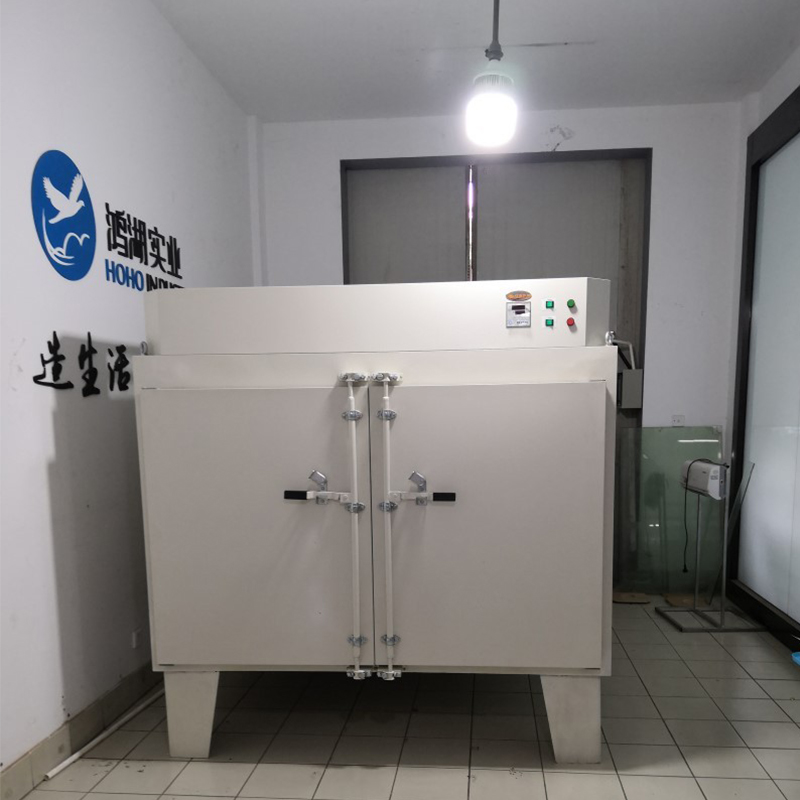

| Nom du produit | Four à Film de Verre à Couleur Changeante Personnalisable |
| Modèle de produit | LH-5100-150A |
| Spécifications clés | Dimensions de la chambre intérieure : 1 700 mm (largeur) × 3 000 mm (profondeur) × 1 000 mm (hauteur) |
| Système de contrôle de la température | Dimensions extérieures : personnalisables selon les besoins |
| Élément chauffant | Volume : 5,1 m³ |
| Capteur de température | Plage de température : TA 20 à 120°C |
| Matériau de la chambre intérieure | Température de fonctionnement continu : 90°C |
| Structure du cabinet | Stabilité de la température : ± 1 ℃ |
| Coque extérieure | Uniformité de la température : ± 5 ℃ |
| Protection de sécurité | Plage de température : 1 à 999 minutes. |
| Période de garantie | Étagères : 6 couches |
| Configuration standard | Méthode d'installation des étagères : type coulissant sur rail de guidage |
| Accessoires en option | Alimentation : AC380V, 30KW, 50HZ" |
Manuel d'utilisation du four à film de verre à changement de couleur
I. Champ d'application
Cet équipement convient au séchage et à la réalisation de divers tests d'adaptation à température constante sur divers produits ou matériaux, notamment des appareils électriques, des instruments, des jauges, des composants, des composants électroniques, des équipements électriques, des pièces automobiles, des composants aérospatiaux, des équipements de communication, des plastiques, des machines, des produits chimiques, des produits alimentaires, des produits chimiques et des outils matériels dans des conditions environnementales à température constante.
Paramètres techniques clés
Plage de température : TA 20 à 120°C
Température de fonctionnement continu : 90 ℃
Stabilité de la température : ± 1 ℃
Uniformité de la température : ± 5 ℃
Plage de minuterie : 1 à 999 minutes
Étagères : 6 unités (panneaux en nid d'abeille en aluminium, construction sans soudure)
Puissance nominale : 9 000 W
Alimentation : 380 V/50 Hz
III. Caractéristiques structurelles du produit
L'armoire utilise une tôle d'acier laminée à froid de haute qualité avec un revêtement en poudre électrostatique. Le revêtement est dur, durable et offre une résistance exceptionnelle à la rouille.
La chambre de travail est construite à partir d'une plaque d'acier inoxydable de qualité supérieure, dotée de coins arrondis pour une finition lisse et épurée qui facilite un nettoyage sans effort.
L'espace entre l'armoire et la chambre de travail est rempli d'un matériau isolant en laine de verre ultra-fin, offrant une excellente rétention thermique. Cela garantit efficacement des températures internes stables et précises tout en minimisant l’impact sur l’environnement.
Un canal de circulation d'air chaud rationnel est intégré à l'intérieur de la chambre, favorisant une répartition uniforme de la température et un chauffage accéléré. Un conduit d'évacuation facilite l'évacuation contrôlée de l'air de la chambre. Si l'air évacué contient des odeurs ou des substances toxiques, le conduit peut être facilement connecté à une tuyauterie externe pour une ventilation dirigée vers un emplacement désigné.
La régulation de la température utilise une technologie numérique intelligente basée sur un microprocesseur, dotée d'un auto-réglage PID industriel et d'un double affichage LED à quatre chiffres. Cela garantit une précision de contrôle élevée, une résistance aux interférences exceptionnelle et un fonctionnement convivial (voir le manuel du contrôleur pour plus de détails).
IV. Installation et mise en service
1. Pendant le transport, évitez d’appliquer une force sur les surfaces vitrées et évitez les chocs sur le corps de la chambre.
2. Après avoir placé l'appareil sur le sol, assurez-vous qu'il est de niveau. Ajustez la base si la surface est inégale.
3. N'utilisez pas l'instrument à la lumière directe du soleil ou dans des environnements humides et à haute température.
4. Placez l'appareil à l'écart des sources d'interférences électromagnétiques et assurez-vous que le fil de terre de l'équipement est correctement mis à la terre.
5. Pendant le fonctionnement normal, disposez les éléments à l'intérieur de la chambre de manière à ce qu'ils n'obstruent pas la circulation de l'air, garantissant ainsi une répartition uniforme de la température.
6. L’alimentation est AC 380V 50Hz. Une prise à quatre broches d'une valeur nominale de 25 A ou plus avec une connexion à la terre fiable doit être utilisée. N'utilisez pas de prise à trois broches sans modification. L'alimentation électrique est de 380 V CA 50 Hz et nécessite une prise de courant triphasée avec une connexion à la terre fiable.
7. Ne placez pas le câble d'alimentation près de l'arrière de l'appareil et ne laissez pas l'instrument ou d'autres objets appuyer sur le câble d'alimentation pour éviter tout dommage.
V. Mode d'emploi du produit
1. Ouvrez la porte de la chambre et placez les articles à traiter sur les étagères internes (évitez le surpeuplement pour permettre une circulation d'air adéquate dans la chambre). Fermez la porte.
2. Connectez l'alimentation électrique en insérant la fiche dans une prise de 380 V. Réglez l'interrupteur d'alimentation sur le côté droit du panneau de commande sur la position « ON ». L'affichage numérique s'allumera, indiquant que l'équipement est opérationnel.
3. Réglez la température souhaitée dans la chambre à l'aide du contrôleur de température sur le panneau de commande.
4. L'instrument commence à fonctionner et atteint progressivement la température réglée. Une fois la durée de séchage requise terminée, le processus se termine.
5. Coupez l'alimentation électrique. Laissez la température de la chambre se rapprocher des conditions ambiantes avant d’ouvrir la porte et de retirer les objets.
【!】Attention : Soyez prudent lorsque vous ouvrez la porte pour récupérer des objets, car la chaleur résiduelle peut provoquer des brûlures. Aucun matériau inflammable ou explosif ne doit être placé à l’intérieur de l’étuve de séchage.
Remarques spéciales
⑴ Les produits sont soumis à des tests rigoureux avant d'être expédiés. L'étalonnage n'est généralement pas nécessaire. Cependant, en cas d'utilisation dans des environnements difficiles ou à des températures dépassant la plage recommandée, des écarts peuvent survenir entre la température affichée et la température réelle de la chambre. Si les écarts dépassent les spécifications techniques, reportez-vous au mode d'emploi du contrôleur de température pour les ajustements nécessaires.
⑵ Pendant le fonctionnement normal, si la porte de la chambre reste ouverte pendant une période prolongée, des fluctuations temporaires de température peuvent se produire lors de la fermeture de la porte. C'est un phénomène normal.
◆ Fonctions du panneau
Définitions des voyants lumineux
1. Voyant lumineux « RUN/AT » : s'allume pendant le fonctionnement et s'éteint une fois terminé ; clignote pendant l’autoréglage.
2. Indicateur « OUT » : s'allume lorsque la sortie de chauffage est active ; éteint autrement.
3. Indicateur « ALM » : s'allume pendant une alarme de surchauffe ; éteint autrement.
VI. Méthodes de fonctionnement et d'utilisation
1. Lors de la mise sous tension du contrôleur, la ligne d'affichage supérieure affiche « InP » et la ligne inférieure affiche la « valeur de plage » pendant environ 3 secondes avant d'entrer en mode d'affichage normal.
2. Référence et réglage de la température et de la durée de température constante
Appuyez sur la touche « Set » pour accéder au mode de réglage de la température. La rangée inférieure de l'écran affiche l'invite « SP », tandis que la rangée supérieure affiche le point de consigne de température (avec le chiffre des unités clignotant initialement). Ajustez le point de consigne souhaité à l’aide des touches Maj, Incrément et Décrément. Appuyez à nouveau sur le bouton « Set » pour accéder au mode de réglage du temps de température constante. La rangée inférieure de l'écran affiche l'invite « St », tandis que la rangée supérieure affiche la valeur de réglage du temps de température constante (avec le chiffre des unités clignotant en premier). Utilisez les boutons Maj, Incrément et Décrément pour régler la valeur de réglage souhaitée. Appuyez à nouveau sur le bouton « Set » pour quitter ce mode de réglage ; les valeurs modifiées sont automatiquement enregistrées.
Lorsque le temps de température constante est réglé sur « 0 », cela indique qu'aucune fonction temporisée n'est active. Le contrôleur fonctionne en continu, la rangée inférieure de l'écran affichant le point de consigne de température. Lorsque le temps réglé n'est pas « 0 », la rangée inférieure de la fenêtre d'affichage affiche le temps écoulé avec la dernière décimale allumée. Une fois que la température mesurée atteint le point de consigne, le compte à rebours commence. Le point décimal allumé clignote. Une fois le temps écoulé, le fonctionnement cesse, la rangée inférieure affiche « End » et le buzzer retentit pendant 30 secondes. Une fois l’opération terminée, appuyer et maintenir la touche « Diminuer/Redémarrer » pendant 3 secondes redémarrera le cycle.
3. Lors d'une alarme de surchauffe, le buzzer retentit en continu et l'indicateur d'alarme « ALM » s'allume. Si une alarme de surchauffe se produit en raison d'une modification du point de consigne de température, l'indicateur « ALM » s'allume mais le buzzer ne retentit pas.
4. Appuyer sur n'importe quelle touche fera taire le buzzer lorsqu'il retentit.
5. Touche « Shift » : appuyer sur cette touche en mode point de consigne décale la valeur de point de consigne pour la modification clignotante.
6. Touche « Diminuer » : appuyer brièvement en mode réglage pour diminuer la valeur ; appuyez et maintenez pour une diminution continue.
7. Touche « Augmenter » : Appuyez brièvement en mode réglage pour augmenter la valeur ; appuyez et maintenez pour un incrément continu.
8. Si aucune touche n'est enfoncée dans la minute pendant le mode de réglage, le contrôleur revient automatiquement à l'affichage normal.
9. Si la rangée supérieure de l'écran du contrôleur affiche « ---- », cela indique un défaut du capteur de température ou du contrôleur lui-même. Veuillez inspecter soigneusement le capteur de température et son câblage.
Auto-réglage du système
L'autoréglage du système peut être effectué lorsque les performances du contrôle de la température ne sont pas satisfaisantes. Un dépassement important de la température peut se produire lors de l'autoréglage ; les utilisateurs doivent pleinement prendre en compte ce facteur avant de lancer le processus.
Pour lancer l'auto-réglage du système à partir du mode sans point de consigne, appuyez et maintenez la touche « Shift/Self-Tune » pendant 6 secondes. L’indicateur « RUN/AT » clignotera. Une fois terminé, l'indicateur cessera de clignoter et le contrôleur obtiendra un ensemble optimisé de paramètres PID du système, qui sont automatiquement enregistrés. Pendant l'auto-réglage, appuyer et maintenir la touche « Shift/Self-Tune » pendant 6 secondes mettra fin à la procédure.
Si une alarme de surchauffe se produit pendant l'auto-réglage, l'indicateur d'alarme « ALM » restera éteint et le buzzer ne retentira pas ; cependant, le relais d'alarme de chauffage se déconnectera automatiquement. La touche « Set » est inactive pendant l'auto-réglage. Qu'une période de température constante soit définie ou non, la ligne inférieure de l'écran du contrôleur affichera toujours le point de consigne de température.
Consultation et réglage des paramètres internes de température
Appuyez et maintenez la touche Set pendant environ 3 secondes. La rangée inférieure de l'écran du contrôleur affichera l'invite de mot de passe « Lc », tandis que la rangée supérieure affiche la valeur du mot de passe. Utilisez les touches Augmenter, Diminuer et Maj pour modifier le mot de passe à la valeur souhaitée. Appuyez à nouveau sur la touche Set. Si le mot de passe est incorrect, le contrôleur revient automatiquement au mode d'affichage normal. Si le mot de passe est correct, il entre dans l'état de réglage des paramètres de température interne. Un nouvel appui sur la touche Set permet une modification séquentielle de chaque paramètre. Appuyez et maintenez la touche Set pendant 3 secondes pour quitter cet état ; les valeurs des paramètres sont automatiquement enregistrées.
| Tableau des paramètres internes-1 | |||
| Indication des paramètres | Nom du paramètre | Paramètre Fonction Description | (Plage) Réglage usine |
| Lc- | Mot de passe | Lorsque « Lc=3 », les valeurs des paramètres peuvent être visualisées et modifiées. | 0 |
| AL- | Alarme d'écart de surchauffe | « Lorsque la température mesurée dépasse le point de consigne plus AL, l'indicateur d'alarme s'allume, le signal sonore retentit (voir la méthode de fonctionnement et d'utilisation 3.) et la sortie de chauffage se déconnecte. » | (0,0 à 100,0°C) 20.0 |
| T- | Cycle de contrôle | Cycle de contrôle du chauffage. | (1 à 60 secondes) Remarque 1 |
| P- | Bande proportionnelle | Ajustement de l'action proportionnelle au temps. | (1,0 à la valeur pleine échelle) 35,0 |
| Je- | Temps intégral | Ajustement de l'action intégrale. | (1 à 1 000 secondes) 200 |
| D- | Temps dérivé | Ajustement de l'action dérivée. | (0 à 1000 secondes) 200 |
| Pb- | Ajustement du zéro | Corrige les erreurs résultant de la mesure du capteur (basse température). Pb = Valeur de température réelle - Valeur de mesure de l'instrument | (-12,0 à 12,0°C) 0.0 |
| PK- | Ajustements à grande échelle | Corrige les erreurs résultant de la mesure du capteur (haute température). PK = 1000 × (Valeur de température réelle - Valeur de mesure de l'instrument) / Valeur de mesure de l'instrument | (-999~999)0 |
| Remarque 1 : Pour les contrôleurs du modèle PCD-2xx2 (sortie relais), la valeur réglée en usine pour le cycle de contrôle du chauffage est de 20 secondes ; pour les autres modèles, c'est 5 secondes. | |||
| Tableau des paramètres internes-2 | |||
| Tableau des paramètres internes-2 | Nom du paramètre | Paramètre Fonction Description | (Plage) Réglage usine |
| Lc- | Mot de passe | Lorsque « Lc=9 », les valeurs des paramètres peuvent être visualisées et modifiées. | 0 |
| Co- | Écart d’arrêt de la puissance de chauffage | Lorsque la valeur de température mesurée ≥ valeur de température réglée Co, la puissance de chauffage est désactivée. | (0,0 ~ 50,0 ℃)5,0 |
| Hn- | Mode de synchronisation du thermostat | 0 : minuterie ; 1 : minuterie horaire | (0~1)0 |
| OP- | Fonction de contrôle de porte | 0 : désactiver la fonction de détection d'ouverture de porte ; 1 : Activer la fonction de détection d’ouverture de porte. Remarque 2 | (0~1)1 |
| RH- | Valeur de plage | Valeur maximale pour la température réglée. | (0 ~ 400,0 ℃) 300.0 |
VII. Précautions
1. Aucune substance chimique inflammable ou volatile ne doit être placée à l’intérieur de l’armoire.
2. Si des anomalies, des odeurs ou de la fumée apparaissent pendant le fonctionnement, coupez immédiatement l'alimentation électrique. Les utilisateurs ne doivent pas tenter de réparer eux-mêmes ; contactez le service de réparation de notre entreprise pour une inspection et un entretien par un personnel qualifié. (Les nouvelles unités peuvent émettre des odeurs et un minimum de fumée lors du démarrage initial ; ceci est normal. Observez pendant un ou deux cycles. En cas de persistance, contactez notre centre de service client pour obtenir des conseils).
3. Essuyez régulièrement les parois intérieures de la chambre et les surfaces de l'équipement pour maintenir la propreté et améliorer la transparence du verre. N'utilisez pas de solutions acides, alcalines ou autres solutions corrosives pour nettoyer les surfaces externes.
4. Lorsque l'équipement n'est pas utilisé pendant des périodes prolongées, débranchez le cordon d'alimentation pour éviter tout danger potentiel. De plus, faites fonctionner périodiquement (généralement une fois par trimestre) l'appareil dans des conditions normales pendant 2 à 3 jours pour expulser l'humidité des composants électriques et éviter d'endommager les appareils associés.
VIII. Réparation des pannes
| Symptômes | Principes | Procédure |
| 1. Pas d'alimentation électrique | 1. La prise manque d’alimentation | 1. Remplacez la prise |
| 2. Prise mal insérée ou fil cassé | 2. Branchez le connecteur ou rebranchez le câblage | |
| 3. Fusible en circuit ouvert | 3. Remplacez le fusible | |
| 4. L'interrupteur d'alimentation n'est pas engagé | 4. Mettez sous tension | |
| 2. La température de la chambre ne monte pas | 1. Réglez la température trop basse | 1. Ajustez la température réglée |
| 2. Chauffage électrique défectueux | 2. Remplacez le radiateur électrique | |
| 3. Contrôleur de température défectueux | 3. Remplacez le contrôleur de température | |
| 4. Fil de connexion du capteur de température desserré | 4. Serrez l'écrou de connexion du capteur | |
| 3. Écart significatif entre le point de consigne et la température de la chambre | 1. Capteur de température défectueux | 1. Remplacez le capteur de température |
| 2. Température ambiante excessivement élevée (supérieure à 30°C) | 2. Opérer dans un environnement climatisé | |
| 4. Défaillance du contrôle de la température | 1. Support du capteur de température détaché | 1. Fixez le capteur de température |
| 2. Contrôleur de température ou thyristor défectueux | 2. Remplacez le contrôleur de température et le thyristor |
