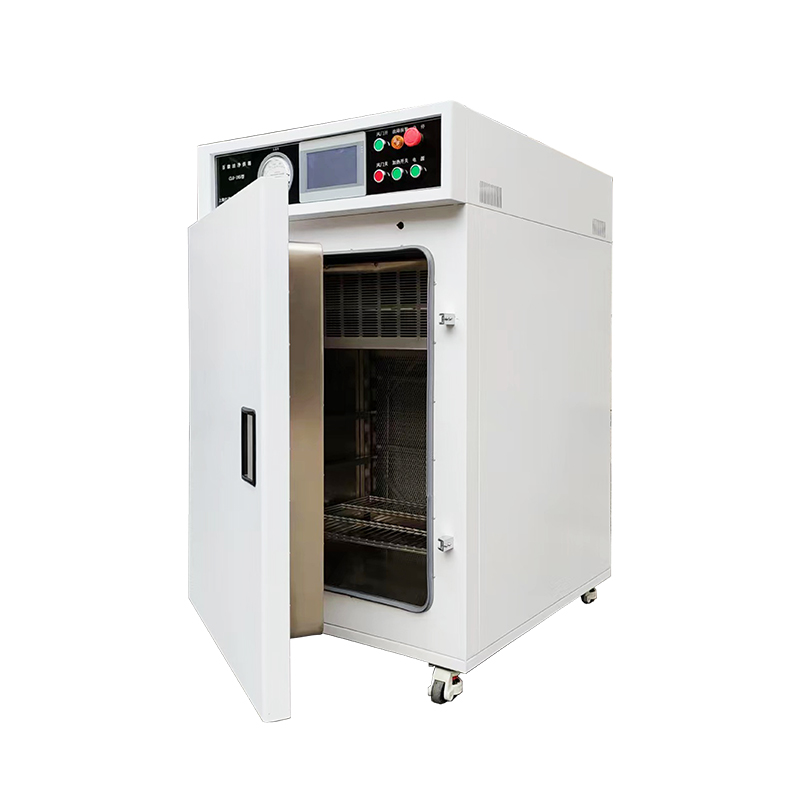

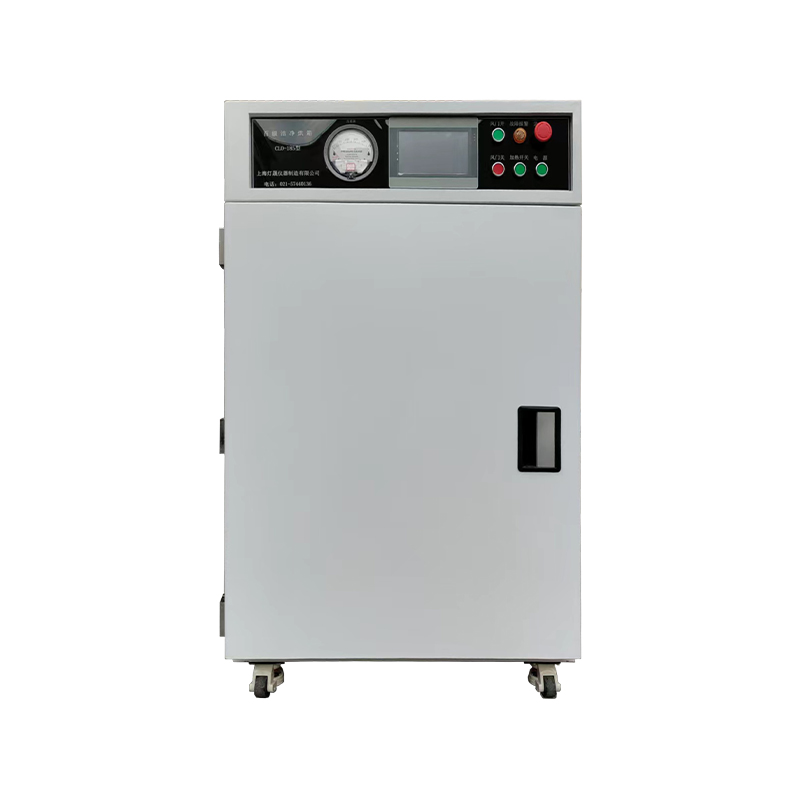

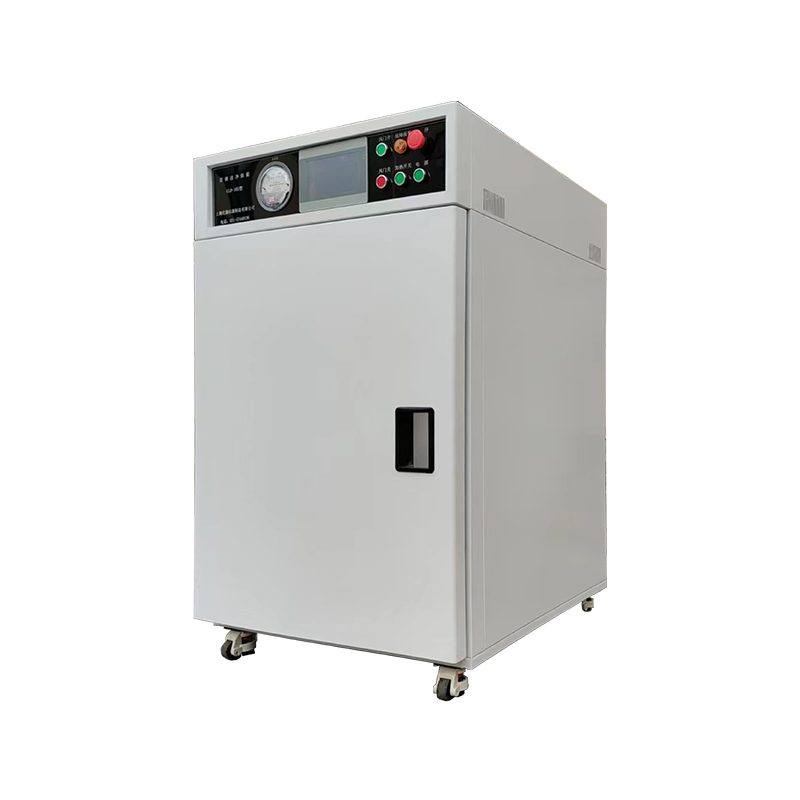

L'étuve de séchage pour salle blanche de classe 100, également connue sous le nom de four de cuisson pour salle blanche de classe 100 ou d'armoire de séchage pour salle blanche de classe 100, est un équipement spécial qui intègre le séchage à haute température avec le contrôle de l'environnement de la salle blanche. Grâce à un système de filtration HEPA à haute efficacité et à une organisation du flux d'air directionnel, la chambre de travail répond aux normes de propreté ISO 6 (anciennement classe 100). L'équipement adopte un mode de flux d'air laminaire vertical ou horizontal, dans lequel l'air chaud propre est filtré par une unité FFU montée sur le dessus (efficacité de filtration ≥99,99 % pour les particules de 0,3 μm) et réparti uniformément sur la surface de travail. Il est également équipé d'un module de purification automatique de la douche d'air pour assurer une récupération rapide de la propreté lors des opérations d'ouverture des portes. La plage de contrôle de la température couvre 50-300℃, avec une fluctuation de ≤±1℃. Il convient aux processus de séchage sensibles à la contamination particulaire dans les domaines de fabrication de précision. Il est principalement utilisé dans l'électronique, les circuits intégrés, le séchage et le durcissement de la colle noire COB, les écrans, les puces, les écrans LCD, les CMOS, les SI et les industries pharmaceutiques. Il peut également être utilisé pour des tests à haute température nécessitant une propreté environnementale élevée. C'est un équipement essentiel pour le séchage, le traitement thermique, le vieillissement thermique, les tests à haute température et le durcissement des articles dans les industries ci-dessus.
① Les filtres HEPA/ULPA haute efficacité intégrés offrent une efficacité de filtration allant jusqu'à 99,99 % pour les particules de 1 µm, garantissant une propreté continue de classe ISO 5 (classe 100) à l'intérieur de la chambre, répondant aux exigences strictes des processus de précision.
② Utilisant une conception avancée de dynamique des fluides et des ventilateurs hautes performances, il permet une circulation laminaire verticale de l'air chaud dans la chambre, garantissant une uniformité de température de ≤ ± 1,5 ℃ dans la zone de travail.
③ Toutes les parois intérieures présentent des coins arrondis, une soudure sans soudure et un traitement d'électropolissage, éliminant fondamentalement les zones mortes de nettoyage et le risque d'accumulation de particules, garantissant ainsi la pureté du processus.
④ Équipé d'un écran tactile couleur et d'un contrôleur PLC programmable multi-segments, il permet un réglage précis des courbes de chauffage, de température constante et de refroidissement, permettant une automatisation complète et une traçabilité des données pour les processus complexes.
⑤ La chambre centrale est généralement en acier inoxydable brossé SUS304, possédant une excellente résistance aux températures élevées et à la corrosion, particulièrement adaptée aux processus sensibles tels que les semi-conducteurs et les photorésists.
⑥ Composé d'un ventilateur centrifuge résistant aux hautes températures et d'un système de guidage d'air de précision, il assure un transfert de chaleur rapide et uniforme sur chaque surface du matériau, améliorant considérablement l'efficacité et la cohérence du séchage.
⑦ Utilisant des bandes d'étanchéité doubles en caoutchouc de silicone ou en caoutchouc fluoré, et complétées par un dispositif de verrouillage pneumatique, il isole efficacement l'intrusion d'air contaminé externe tout en assurant la stabilité de l'atmosphère interne du processus.
⑧ Plusieurs circuits de sécurité matériels et logiciels intégrés, y compris une protection contre la surchauffe, une protection contre les surintensités, le verrouillage du ventilateur et une protection contre les fuites, offrant une protection robuste pour le fonctionnement stable à long terme de l'équipement et des produits.
⑨ Grâce au polissage du miroir de la chambre intérieure et au traitement de décontamination par cuisson à haute température, il réduit considérablement les composés organiques volatils que l'équipement peut générer lors d'un fonctionnement à haute température.
⑩ Utilisant des matériaux d'isolation haute performance et une disposition optimisée du chauffage, combinés à un algorithme de réglage adaptatif de la puissance PID, il permet un chauffage rapide et un contrôle précis de la température tout en réduisant efficacement la consommation d'énergie.
⑪ Des interfaces facultatives d'azote ou d'autres gaz inertes et un système de contrôle de pression micro-positive de chambre sont disponibles pour créer un excellent environnement de séchage sans oxygène pour les processus sensibles à l'oxygène ou à l'humidité.
⑫ Les modules de base tels que les filtres, les ventilateurs et les radiateurs adoptent des structures standardisées et à dégagement rapide, simplifiant considérablement les processus quotidiens de maintenance, de nettoyage et de remplacement des pièces de rechange, réduisant ainsi les temps d'arrêt. ⑬ Un environnement de chambre indépendant et un système de filtration efficace empêchent efficacement la contamination croisée entre différents lots de matériaux, ce qui le rend particulièrement adapté à la R&D et à la production de variétés multiples et de petits lots.
⑭ Ses excellentes performances de propreté et de contrôle de la température le rendent parfaitement adapté aux domaines de pointe des industries de haute technologie tels que la fabrication de puces semi-conductrices, l'emballage MEMS, les produits biopharmaceutiques et l'optique de précision.
⑮ Service après-vente garanti : un réseau complet de service après-vente couvrant la plupart des régions du pays garantit une utilisation sans souci pour les utilisateurs (Remarque : à l'exclusion de très quelques villes et villages éloignés) ;
⑯Solutions d'assistance technique : fournit des conseils techniques à multiples facettes, notamment des didacticiels vidéo, téléphoniques et vidéo en ligne, démontrant intuitivement les performances de l'équipement et les méthodes de fonctionnement pour aider les utilisateurs à maîtriser rapidement l'équipement.
① Matériau de la coque extérieure : fabriqué à partir de tôles d'acier laminées à froid de haute qualité (Q235), formées avec précision à l'aide de la technologie CNC. La surface est traitée avec un revêtement en poudre phosphaté et antistatique, ce qui donne une coque robuste. Il est antistatique, résistant à la corrosion et aux rayures, garantissant une qualité durable ;
② Chambre de travail : fabriquée en acier inoxydable SUS304 épaissi, possédant une excellente stabilité à haute température et résistance à la corrosion, avec une surface lisse pour un nettoyage facile ;

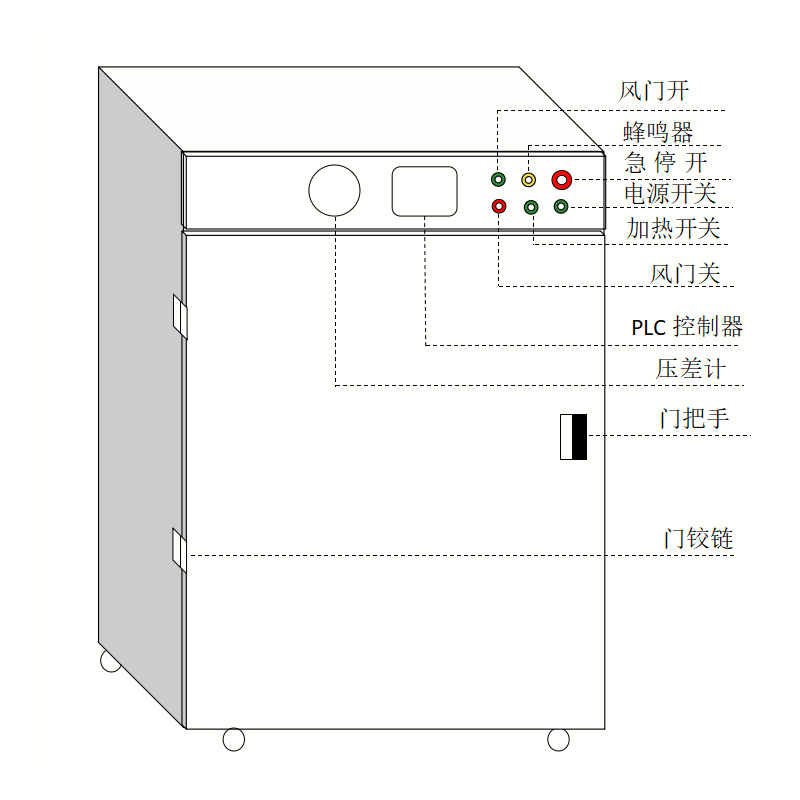

③ Panneau de commande : contrôleur d'écran couleur haut de gamme, affichant des données clés telles que la température et l'heure en temps réel avec une grande précision. Dispose de fonctions intelligentes de diagnostic des pannes et d'alarme, offrant une interaction homme-machine intuitive et un contrôle complet à portée de main ;
④ Système de circulation : utilise un puissant ventilateur à turbine et une conception scientifique du flux d'air pour obtenir une circulation d'air chaud à grande vitesse, garantissant une excellente uniformité de la température à l'intérieur de la chambre de travail, empêchant une surchauffe localisée et améliorant considérablement l'efficacité du séchage et la cohérence du traitement ;
⑤ Équipé de plusieurs mécanismes de sécurité tels qu'une protection contre la surchauffe et une protection contre les surcharges, garantissant un fonctionnement stable à long terme, adapté à une utilisation à haute fréquence dans la recherche ;
⑥ Couche d'isolation : l'espace entre la coque extérieure et la chambre de travail est rempli de coton en fibre céramique de haute pureté (Al₂O₃) de 75 mm d'épaisseur, offrant une isolation thermique supérieure, réduisant considérablement les pertes de chaleur, assurant une température constante et atteignant une efficacité énergétique élevée ;
⑦ Joint de porte : peut résister au vieillissement oxydatif thermique pendant une longue période, en maintenant l'élasticité et l'intégrité de l'étanchéité, en empêchant efficacement la perte de chaleur et en assurant la stabilité de la température de la chambre de travail ;
⑧ Tube chauffant : fabriqué en acier inoxydable et fil d'alliage de chauffage électrique à haute résistance, avec une efficacité thermique supérieure à 95 %. La conception intégrée offre une bonne isolation, une bonne résistance à la corrosion et une bonne résistance à l'oxydation, adaptée aux environnements industriels à haute température, humides et corrosifs, garantissant une longue durée de vie et des performances stables ;
⑨ Étagères : la configuration standard comprend des étagères en maille chromée hautement résistantes à la corrosion avec traitement de durcissement de surface, offrant une résistance à l'oxydation, une résistance aux acides et aux alcalis et une capacité de charge stable ; prend en charge une personnalisation flexible de divers matériaux et types de trous, notamment l'acier inoxydable, l'alliage et le téflon, répondant parfaitement aux applications exigeantes des secteurs pharmaceutique, électronique et de la recherche scientifique, fournissant des solutions de charge précises et fiables pour les processus de séchage haut de gamme.
⑩ Certains modèles de grande capacité sont équipés de roues universelles silencieuses hautes performances, combinant un mouvement flexible avec un positionnement stable, adaptées aux laboratoires de précision et aux environnements industriels haut de gamme, présentant une technologie détaillée et une conception conviviale.
① Adoptant des algorithmes PID avancés et des contrôleurs programmables multi-segments, il peut définir avec précision et exécuter automatiquement des courbes complexes de chauffage, de température constante et de refroidissement. Le mode programme et le mode valeur fixe peuvent être librement commutés, garantissant la répétabilité et la fiabilité du processus.
② Équipé d'un écran tactile haute définition de grande taille, offrant une expérience de fonctionnement graphique intuitive, un affichage dynamique en temps réel de tous les paramètres de fonctionnement, de l'état de l'équipement et des courbes en temps réel, simplifiant le processus de fonctionnement.
③ Capteurs de température multipoints intégrés et extensibles avec des modules de surveillance de la pression atmosphérique et du point de rosée (humidité), offrant une surveillance complète en temps réel de l'environnement interne de la chambre pour garantir des conditions de processus stables.
④ Surveillance en temps réel du fonctionnement du ventilateur et de l'état du filtre à haute efficacité, verrouillée avec le système de chauffage, assurant une circulation stable du flux d'air et maintenant une propreté de classe 100 pour éviter la contamination par les particules.
⑤ Contrôleur de débit massique (MFC) en option et système de contrôle de pression micro-positive pour un contrôle précis du débit de gaz inertes tels que l'azote et de la pression à l'intérieur de la chambre, fournissant une atmosphère protectrice pour les processus sensibles.
⑥ Puce de stockage intégrée de grande capacité, qui enregistre automatiquement tous les paramètres, courbes et événements d'alarme du processus, prenant en charge l'exportation de données et les pistes d'audit pour répondre aux normes strictes de gestion de la qualité.
⑦ Protecteur indépendant intégré contre la surchauffe, protecteur contre les fuites, protection contre les surcharges du ventilateur, interrupteur de verrouillage de porte et autres circuits matériels, créant une barrière de sécurité multicouche combinant matériel et logiciel.
⑧ Configuration standard avec interfaces de communication Ethernet et RS-485, prenant en charge la surveillance et l'acquisition de données à distance, permettant l'intégration avec les systèmes MES d'usine, jetant les bases d'usines intelligentes.
⑨ Prend en charge les paramètres d'autorisation de mot de passe à plusieurs niveaux, en différenciant les privilèges d'administrateur et d'opérateur, empêchant efficacement la modification non autorisée des paramètres et garantissant la sécurité des recettes de processus de base et du fonctionnement de l'équipement.
⑩ Dispose d'une fonction complète d'auto-vérification du système, qui peut diagnostiquer et localiser avec précision les conditions anormales en temps réel, émettant des alarmes sonores et visuelles et affichant des informations sur les défauts, améliorant considérablement l'efficacité de la maintenance.
| Modèle | DEP-185HD | DEP-275HD | DEP-485HD | DEP-985HD |
| Contrôleur | PLC intégré (100 groupes / 100 segments par groupe) | |||
| Interface Homme-Machine (IHM) | Écran tactile de 7 pouces | |||
| Classe de propreté | Classe 100 | |||
| Plage de température | TA 10 ~ 250 ℃ | |||
| Uniformité de la température | ±2,5%℃ | |||
| Fluctuations de température | ≤ ± 1 ℃ | |||
| Concentration de particules dans la chambre | 1um≤8320pc/m³ | |||
| Plage de minuterie | 0~9999min | |||
| Filtrer | Filtre HEPA haute température H14 | |||
| Système de contrôle d'accès | Verrouillage électromagnétique (Interlock) | |||
| Filtrer Dimensions (mm) | 480x350x90 | |||
| Débit d'air nominal | 650m³/heure | |||
| Dimensions de la chambre (mm) | 600x500x600 | 600*500*900 | 800*600*1000 | 1000*700*1400 |
| Dimensions extérieures (mm) | 965x1240x1510 | 965x1240x1810 | 1290x965x1790 | 1950x1055x1790 |
| Volume | 180L | 270L | 480L | 980L |
| Alimentation | AC220V/18A | 220V/20A | 380V/18A | 380V/30A |
| Puissance nominale | 3,5 kW | 4KW | 6KW | 9KW |
| Poids brut/poids net | 300/255KG | 350/320KG | 490/450KG | 810/730KG |
| Étagères standards | 2 | |||
| Environnement opérationnel | 0～45℃ | |||
| Non. | Nom | Paramètres | Photo de référence |

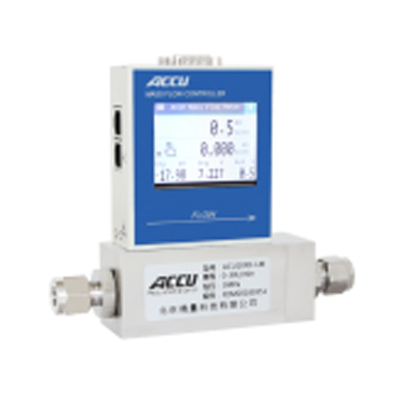

| 1 | Contrôleur de débit massique | ① 0~30 L/min | |
| 2 | Limiteur de surchauffe indépendant | ① Protection secondaire contre les dépassements de température et l'emballement | |
| 3 | Imprimante intégrée | ① Impression en temps réel | |
| 4 | Port d'essai | ① Matériau : bakélite en acier inoxydable | |

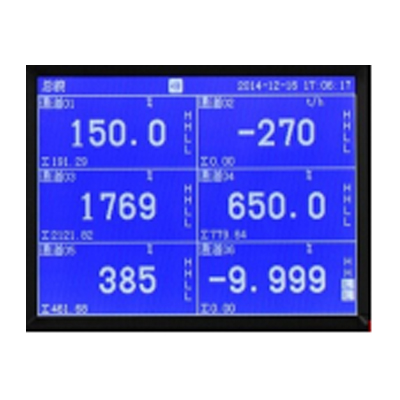

| 5 | Enregistreur de température multipoint | ① 6 canaux | |
